OPGW

Optical Ground Wire

سیم محافظ هوایی حاوی فیبر نوری

OPGW

ساختار

OPGW سیم محافظ هوایی حاوی فیبر نوری آلومتک
OPGW سیم محافظ هوایی حاوی فیبر نوری آلومتک

OPGW  نوعی کابل است که در خطوط فوق توزیع و انتقال مورد استفاده قرارمی‌گیرد.

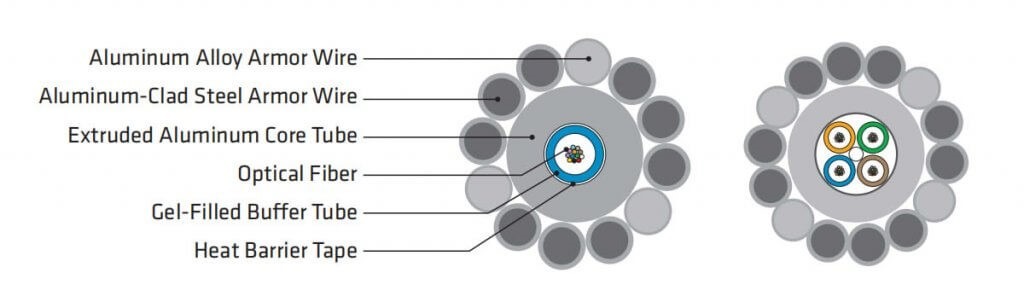

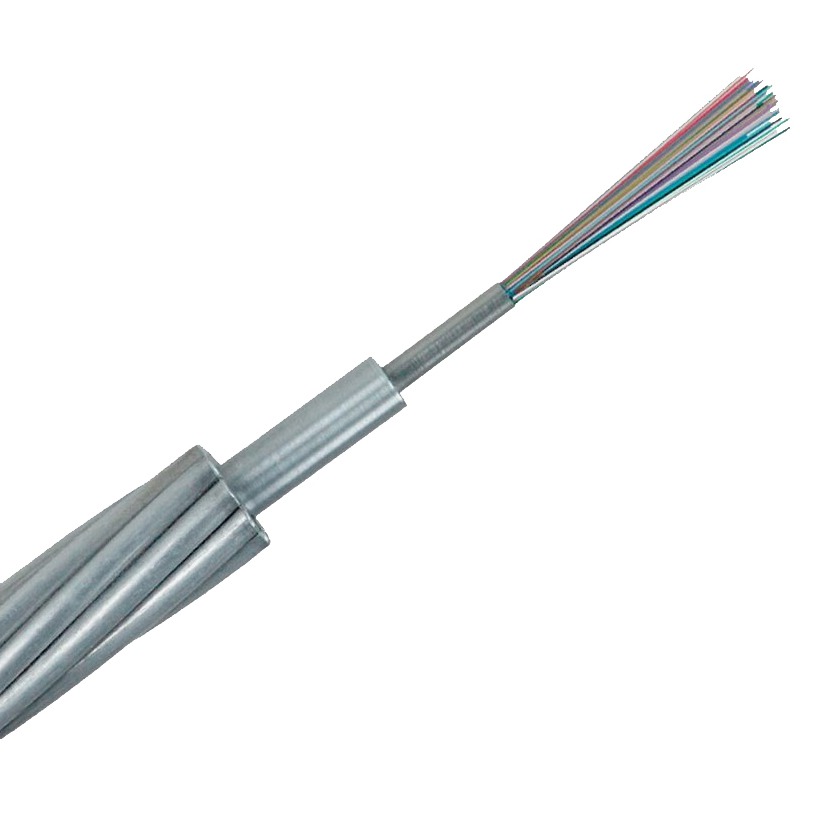

کابل OPGW از یک یا چند تیوب آلومینیومی یا استنلس استیل حاوی تعداد معینی از فیبرهای نوری و سیم‌های فولادی با روکش آلومینیوم در لایه اول و سیم‌های فولادی، آلومینیومی و آلومینیوم آلیاژی و یا ترکیبی از آن‌ها در دیگر لایه‌ها، براساس نوع مشخصات الکتریکی و مکانیکی موردنظر تشکیل شده‌است.

تعداد فیبرهای نوری به‌کارگرفته‌شده در تیوب‌ها متغیر بوده و براساس نیاز و خواست مشتری می‌تواند از 1 فیبر آغاز شده و به اعدادی همچون 12، 24، 48 و حتی بالاتر نیز برسد.



OPGW سیم محافظ هوایی حاوی فیبر نوری آلومتک
OPGW سیم محافظ هوایی حاوی فیبر نوری آلومتک

در تولید و طراحی کابل‌های OPGW می‌توان از فیبرهای Single-mode و Multi-mode  استفاده نمود.

از کابل‌های  OPGW در بالاترین نقطه دکل‌های خطوط انتقال استفاده می‌شود.

فیبرهای Single-mode در مسافت‌های بالاتر از یک کیلومتر با پهنای باند بالا و فیبرهای Multi-mode در مسافت‌های کمتر از یک کیلومتر با پهنای باندهای کمتر مورد استفاده قرار می‌گیرند.



کابل‌های OPGW از نظر ظاهری مشابه سیم‌های گارد (شیلدوایر) و یا هادی‌های ACSR بوده و در خطوط قدیمی موجود جایگزین سیم‌های گارد شده و در طراحی خطوط انتقال جدید، به عنوان محصولی با دو کاربرد مورداستفاده قرار می‌گیرند.

کاربرد

این کابل در خطوط انتقال به دو منظور استفاده می‌گردد:

  1. محافظت از خطوط فاز حاوی جریان الکتریکی (هادی‌های انتقال هوایی) در برابر جریان‌های اتصال کوتاه و جریان‌های آنی رعد و برق و ارت نمودن این جریان‌ها و انتقال آن‌ها به زمین از طریق دکل‌های انتقال

2. انتقال داده‌های صوتی و تصویری با به‌کارگیری فیبرهای نوری

ویژگی ها

انتقال فیبرهای نوری از طریق دکل های انتقال هوایی دارای فوايد بسياري نسبت به كابل‌هاي فيبرنوری منتقل شده از طریق زمین می باشد به عنوان مثال می توان به هزينه بسیار کمتر نصب هوایی هر كيلومتر از اين كابل‌ها نسبت به كابل‌های زمينی، كاهش آسيب‌هاي وارد شده به کابل ناشی از گودبرداری‌ها، گسترش مسير‌ها، جايگزينی سيستم‌های فاضلاب زيرزمينی و … اشاره نمود.

همچنین با توجه به دو منظوره بودن کابل OPGW می توان علاوه بر محافظت از خطوط فاز حاوی جریان الکتریکی در برابر اتصال های کوتاه و جریان های صاعقه، از قابلیت فیبر های نوری نیز در انتقال داده های صوتی و تصویری بهره جست و در مکان هایی که انتقال فیبر های نوری از طریق کابل های زمینی دارای هزینه زیادی می‌باشد (مثل مناطق کوهستانی و …) هزینه این امر را کاهش داد.

استانداردهای مرجع

کلیه محاسبات بر اساس استاندارد IEEE1138 و سیم های فولادی با روکش آلومینیوم بر اساس استاندارد ASTM B415 در زمینه تولید سیم های محافظ OPGW می باشد.
